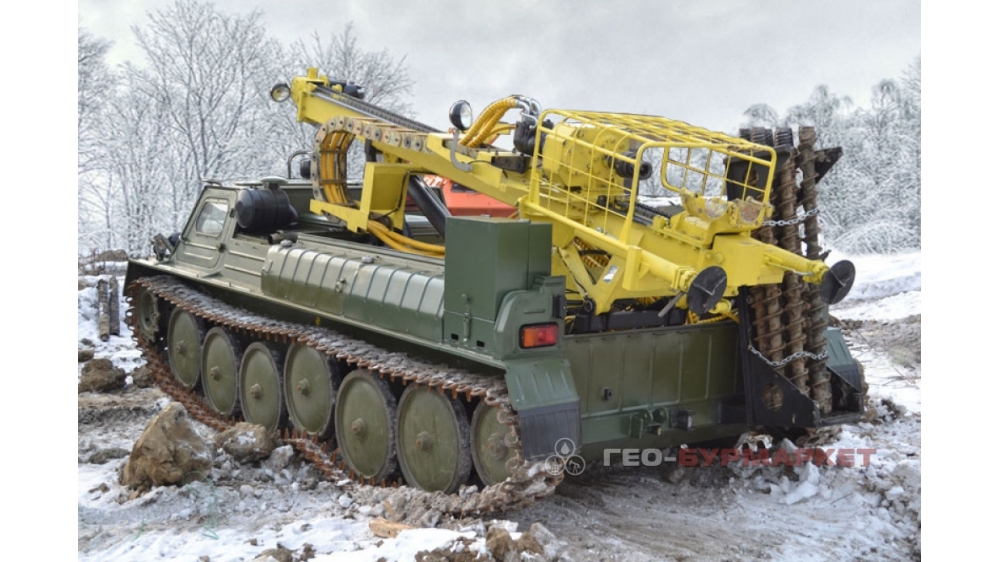

Установка буровая гидромеханизированная УБГМ-1Л на базе снегоболотохода ГАЗ-34039

Назначение: Установка предназначена для решения комплекса задач по бурению скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой и промывкой до 10 категории буримости, отбору образцов грунтов при производстве инженерно-геологических изысканий и проведения полевых испытаний грунтов статическим зондированием.

Область применения: инженерно-строительные изыскания.

Преимущества буровой установки УБГМ-1Л:

Простота и надежность конструкции;
Многофункциональность;
Гидравлический привод подачи и вращения бурового инструмента;
Простота и удобство управления работой установки.

Краткая техническая характеристика

Полная масса изделия, кг,	не более 6500
Количество сидячих мест в кабине, чел.	2
Габаритные размеры в транспортном положении, мм, Д х Ш х В	6500 х 2550 х 2800
Двигатель, мощность, кВт (л.с.)	Дизель Д-245.12С, 80 (108,8)

Установка буровая гидромеханизированная УБГМ-1 Л

Привод вращения бурового инструмента:	гидростатическая трансмиссия (ГСТ)
Привод исполнительных механизмов	тандем шестеренных насосов
Привод подачи	гидромотор
Гидроцилиндры исполнительных механизмов:	подъем и опускание мачты, правый и левый аутригеры; подъем-опускание кассеты.
Частота вращения шпинделя, об/мин	0…350
Максимальны крутящий момент, кг*м	400
Максимальное усилие подъема колонны, кг	4500
Максимальное давление на забой, кг	4500
Максимальный ход подачи вращателя, мм	3400
Скорость подачи вращателя вниз (регулируемая), м/с	0…1,0
Скорость подачи вращателя вверх (регулируемая), м/с	0…1,0
Условная глубина бурения шнеком o108, м	50
Емкость кассеты для шнеков диаметром 108 мм, шт.	12
