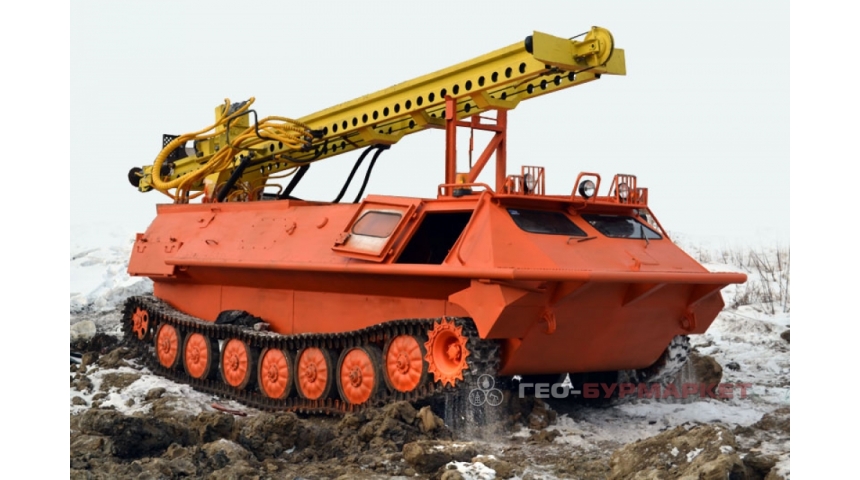

Установка буровая гидромеханизированная УБГМ-1Д на базе многоцелевого снегоболотохода КТМ-10-01 (МТЛБу)

Установка буровая гидромеханизированная УБГМ-1Д на базе снегоболотохода многоцелевого КТМ-10-01 предназначена для решения комплекса задач по бурению скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой и промывкой до 10 категории буримости, отбору образцов грунтов при производстве инженерно-геологических изысканий и проведения полевых испытаний грунтов статическим зондированием.

Установка предназначена для работы в умеренном макроклиматическом районе по ГОСТ 15150-69. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69 (температура окружающей среды от -40 °С до +50 °С).

Преимущества буровой установки:

мобильность и высокая проходимость транспортной базы;
простота и надежность конструкции буровой установки;
многофункциональность буровой установки;
гидравлический привод подачи и вращения бурового инструмента;
удобство управления работой установки с пульта управления;
основное гидравлическое оборудование буровой установки смонтировано в герметичном отсеке снегоболотохода;
больший ход подачи вращатель дает возможность использовать 5и метровый буровой инструмент (увеличение производительности)
возможность дооснащения буровой установки компрессорной установкой и комплектом для бурения с продувкой;
вместительная кабина транспортной базы.

Техническая характеристика

Транспортная база:	Снегоболотоход многоцелевой КТМ-10-01
Полная масса изделия, кг, не более:	15000
Габаритные размеры с транспортной базой в транспортном положении / рабочем положении, мм, не более	8550 х 3100 х 3460 / 8220 х 20 х 8640

Снегоболотоход многоцелевой КТМ-10-01

Дизель ЯМЗ-238БЛ / 220 (300)

Количество посадочных мест в кабине	6
База (расстояние между осями крайних катков), мм	3700
Колея, мм	2500
Дорожный просвет, не менее, мм	395
Среднее удельное давление на грунт, кг/см2 для узкой(широкой) гусеницы	30,43 (0,28)
для широкой гусеницы и РМШ	0,28
Скорость движения максимальная, км/ч	60
номинальное напряжение в сети, В	24

Установка буровая гидромеханизированная УБГМ-1Д

Привод вращения бурового инструмента:	гидростатическая трансмиссия
Привод гидроцилиндра подачи и гидроцилиндров исполнительных механизмов:	тандем шестеренных насосов
Привод подачи	гидроцилиндр, тросовый полиспаст
Гидроцилиндры исполнительных механизмов:
- подъем и опускание мачты
- правый и левый аутригеры
Частота вращения шпинделя вращателя, об/мин	0...270
Регулировка частоты вращения	бесступенчатая
Максимальный крутящий момент на шпинделе вращателя, кг*м	430
Максимальное усилие подъема колонны, кг	5200
Максимальное давление на забой, кг	3300
Максимальный ход подачи каретки, мм	5200
Скорость подачи каретки вниз (регулируемая), м/с	0…1,0
Скорость подачи каретки вверх (регулируемая), м/с	0…1,3
Максимальный диаметр бурения, мм	350
Условная глубина бурения шнеком D135, м	40
Компрессорное оборудование
Производительность, м3/мин	10,0
Давление номинальное, МПа	1,0

Дополнительные опции:

Буровая установка

Стол буровой
Дополнительный ящик для бурового инструмента
Дополнительные кронштейны для труб бурильных
Отсек технологический (перевозка ВМ)
Компрессорное оборудование и комплект для бурения с продувкой
Комплект для проведения испытаний грунтов статическим зондированием
Расширенный ремонтный комплект

Снегоболотоход

Автоматическая система пожаротушения
Доп. ящик для инструмента механика-водителя
Отопитель салона
Отопитель агрегатного отсека
Широкая гусеница
Дополнительное усиление днища
Расширенный ремонтный комплект
Покраска в фирменные цвета заказчика
